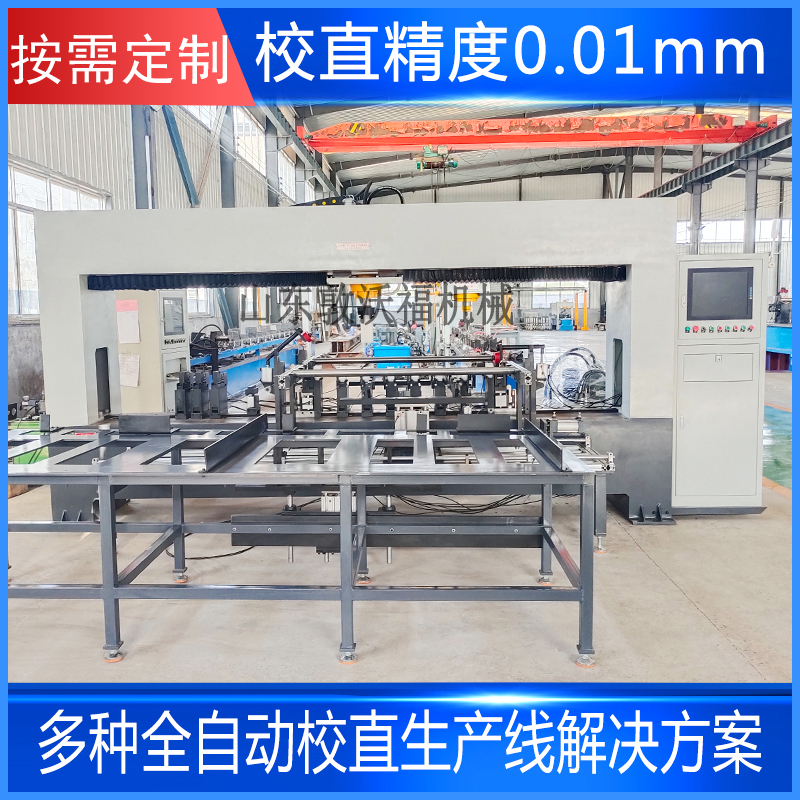

不銹鋼管校直機生產線 專業校直機制造商推薦
啟動設備，進入校直模式
自動上下料放置于校直工裝上，選擇對應的工件校直程序。
按下自動運行按鈕，開始自動校直流程
浮動夾持機構在氣動推力下夾緊工件。
伺服電機驅動工件旋轉，測量控制系統實時采集兩個基準測量點及校直測量點的
位移傳感器數據。
多測量點模式下，控制系統根據獲取的各個校直點跳動數據，自動尋找校直點
工件旋轉電機驅動工件旋轉至校直位置高點朝上位置，等待校直。定位過程中，可實現正反轉控 制，就近停止高點。
控制系統根據工件彎曲量計算校直量，并驅動伺服電機進行校直。
一次校直完成，壓頭就近回到離工件表面較近位置，方便下一次快速完成校直工作。
當壓頭返回與工件脫離接觸時，系統可根據當前傳感器位置快速計算該次校直是否達到預期，而 不必重新旋轉測量。若系統感知未達到校直預期，將修正校直行程快速開始下一次校直，從感官 上看就是“連續點校”效果。
系統認為當次校直達到預期后，啟動旋轉測量，檢測校直效果。同時對其他各測量點跳動量進行 檢測，并決定下一個校直位置及校直行程。
若所有測量點合格，壓頭回上料位。
給出合格信號指令，系統存儲工件校直數據，方便后期查詢。
操作者下料，同時完成下一支工件上料。 ?
